電廠化學設備：中排裝置、進水裝置

2018.06.07

電廠化學設備

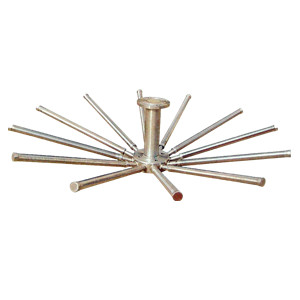

進水裝置：十字型（配水均勻），支管外套繞絲濾元，繞絲縫隙0.5mm。

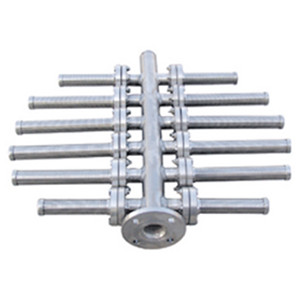

中排裝置：母支管式，支管外套繞絲濾元，繞絲縫隙0.2～0.25mm。中排裝置是逆流再生床獨有的（既然是逆流——上部進水、底部進再生液，如果將再生液從頂部排出的話，勢必會將樹脂層次沖亂，那就失去逆流再生的意義了），它是覆蓋在樹脂層的頂部的，在交換器斷面中心上有一DN125母管，兩端用螺栓固定在交換器內壁上，其中一端延伸出床體與中排管相連；母管兩邊沿交換器徑向?qū)ΨQ伸出DN50長短不一的支管，支管的兩側開有很多Φ10左右的小孔（一般為斜下方，且夾角為90°），水液流入到支管，再匯集到母管排出。

繞絲濾元：這是近些年發展的新技術。我們知道支管上必須要開有很多Φ10左右的小孔，而這些小孔必須外罩一種能擋住樹脂顆粒的裝備方可。過去多用尼龍網布（類似窗紗）來緊裹在支管上，現在是用不銹鋼絲一圈圈的繞在支管上，故叫繞絲濾元。當然，不銹鋼絲間留有縫隙。縫隙大小，一是不能漏過樹脂，二是根據設備參數和所采用的再生工藝來確定（比如，采用無頂壓逆流再生工藝時，縫隙要略大于氣頂壓交換器）。

底部排水裝置：穹形多孔板加石英砂墊層。
